использование в качестве жилищ готовых конструкций типа вагонов, цистерн, контейнеров разных размеров и предназначения, достойный вариант для скоростного возведения жилья.
плюсы:
- готовая конструкция;
- нетребовательность к обязательно цельному и трудоемкому фундаменту;
- в случае с железнодорожными пассажирскими вагонами, наличие готовой системы отопления, електропроводкой, спальными местами и делением всего объема на вполне комфортабельные отсеки. наличие санузла, в некоторых( последних модификациях) они замененны на биотуалеты.
но у каждых плюсов есть минусы:
- большой объем землянных работ, если вы собрались делать его подземным или полуподземным;
- обязательная наружная обработка пеной или горячим салидолом с смеси с пушсалом для антокоррозионого покрытия в случае его заглубления;
- большое количество нормального лесоматериалла, в случае работы с контейнерами, или цистернами;
- обработка внутренностей контейнеров и бочек. от следов предыдущей дечтельности;
- оборудование бочек и контейнеров системой вентиляции.
и так начнем, все пассажирские вагоны условно делятся по своему обустройству на:
- вагоны СВ;
- мягкие вагоны;
- купейные вагоны;
- плацкартные вагоны;
- сидячие вагоны -кресла самолетного типа с подголовниками;
- сидячие вагоны - лавки с деление на отсеки лицом к лицу.
все эти вагоны имеют готовую электропроводку и систему освещения, некоторые из них имеют аварийную систему завязанную на свой аккумулятор. все эти вагоны имеют системы отопления, только разные способы нагрева теплоагента.
в мягких, купейных, иногда плацкартных есть холодильники, во всехтолько перечисленны категориях есть титаны, причем практически везде их можно приспособить для работы на твердом топливе.
Столыпинские вагоны - грузо - пасажирский вагон с крышей, с возможностью установки печи -буржуйки. используется при массовых перебросках народа, когда главным является фактор быстрой доставки, а не удобтв пассажиров. данная категори может быть самой загаженной в прямом смысле этого слова - часто используются как скотовозки.
размеры вагонов
Размеры железнодорожных контейнеров
| Обозначение типоразмеров | 3 т | 5 т | 20 т | 24 т | ||
| Масса брутто, тн | 3,0 | 5,0 | 20,0 | 24,0 | ||
| Внутренняя полезная вместимость, м3 | 5,16 | 10,40 | 30,60 | 32,70 | ||
| Вес контейнера, кг | 600 | 1000 | 2300 | - | ||
| Вес груза, кг | 2400 | 4000 | 17700 | - | ||
| Размеры, мм | Наружные | Длина | 2100 | 2650 | 6058 | 6058 |
| Ширина | 1325 | 2100 | 2438 | 2438 | ||
| Высота | 2400 | 2400 | 2438 | 2591 | ||
| Внутренние | Длина | 1930 | 2515 | 5867 | 5867 | |
| Ширина | 1225 | 1950 | 2330 | 2330 | ||
| Высота | 2128 | 2128 | 2197 | 2350 | ||
| Размеры дверного проема, мм | Ширина | 1225 | 1950 | 2286 | 2286 | |
| Высота | 2090 | 2100 | 2134 | 2261 | ||
Размеры вагонов
| Тип вагона | Грузовое помещение | Дверной проем | Грузо подъемность, тонн | ||||
| Длинна, мм | Ширина, мм | Высота, мм | Объем, м3 | Высота, мм | Ширина, мм | ||
| Крытый | 13800 | 2760 | 2790 | 120 | 2300 | 2000 | 68 |
| Полувагон | 12076 | 2876 | 2060 | 74 | - | 2530 | 69 |
| Платформа | 13300 | 2770 | 500 | - | - | - | 70 |
| Реф. секция | 17800 | 2600 | 2400 | 111,8 | 2150 | 2700 | 43 - 47 |
| Термос | 20200 | 2600 | 2400 | 126 | 2250 | 2700 | 60 |
крытый вагон
полувагон
хоппер
+ПЛАНИРОВКА ВАГОНОВ
внутренее устройство
Типы контейнеров
Морские (универсальные) контейнеры различаются по типу и размерам. Для любого вида груза можно подобрать контейнер, наиболее подходящий по своим параметрам. Самое массовое использование получили стандартные, т.н "сухие" контейнеры (DC - Dry Container):
- Для перевозки "плотных" или тяжеловесных грузов небольшого размера больше подходят 20-ти футовые контейнеры;
- Для перевозки легких, но объемных грузов - 40-ка футовый стандартный или "высокие" (High Cube) контейнеры;
Кроме перечисленных, существуют и другие типы контейнеров, такие как:
- Рефрижераторные контейнеры используются для грузов, требующих соблюдение температурного режима;
- Oреn Tор (вместо жесткой крыши мягкий тент) - удобно для загрузки сверху;
- Flat Rack (открытая площадка) - для перевозки негабаритных грузов;
- Танк-контейнеры (Tank) - для жидких и газообразных веществ.
Это наиболее распространенные типы контейнеров, но далеко не полный список. Последнее время появилась тенденция к увеличению размеров морских контейнеров. Сейчас не редкость 45-ти футовые контейнеры, и уже встречаются 48-ми и даже 53-х футовые контейнеры.
Размеры контейнеров
Контейнер 20 футов (20' DRY CONTAINER)
| Внутренние размеры | Размеры дверей | Вес | Объем | Загрузка | |
| 20' DRY | мм | мм | кг | м3 | кг |
| длина | 5898 | 2200 | 33,0 | 24800 | |
| ширина | 2350 | 2340 | |||
| высота | 2390 | 2280 |
*параметры контейнера могут незначительно отличаться в зависимости от производителя
Контейнер 40 и 45 футов (40' / 45' HC DRY CONTAINER)
| Внутренние размеры | Размеры дверей | Вес | Объем | Загрузка | |
| 40' DRY | мм | мм | кг | м3 | кг |
| длина | 12035 | 3700 | 67,0 | 28800 | |
| ширина | 2350 | 2339 | |||
| высота | 2393 | 2274 | |||
| 40' HC | мм | мм | кг | м3 | кг |
| длина | 12030 | 3930 | 76,0 | 28570 | |
| ширина | 2350 | 2340 | |||
| высота | 2690 | 2579 | |||
| 45' HC | мм | мм | кг | м3 | кг |
| длина | 13556 | 4590 | 86,0 | 27910 | |
| ширина | 2352 | 2340 | |||
| высота | 2695 | 2579 |
*параметры контейнера могут незначительно отличаться в зависимости от производителя
Контейнер рефрижераторный (высокий) 40 футов (40' HC REEFER CONTAINER)
| Внутренние размеры | Размеры дверей | Вес | Объем | Загрузка | |
| 40' RF | мм | мм | кг | м3 | кг |
| длина | 11577 | 3950 | 58,7 | 28550 | |
| ширина | 2294 | 2286 | |||
| высота | 2210 | 2238 | |||
| 40' HC RF | мм | мм | кг | м3 | кг |
| длина | 11577 | 4150 | 67,0 | 28350 | |
| ширина | 2294 | 2290 | |||
| высота | 2509 | 2536 |
*параметры контейнера могут незначительно отличаться в зависимости от производителя
Контейнер Опен Топ (OPEN TOP CONTAINER)
| Внутренние размеры | Размеры дверей | Вес | Объем | Загрузка | |
| 20' OT | мм | мм | кг | м3 | кг |
| длина | 5893 | 2200 | 32,0 | 28280 | |
| ширина | 2346 | 2338 | |||
| высота | 2353 | 2273 | |||
| 40' OT | мм | мм | кг | м3 | кг |
| длина | 12056 | 3800 | 67,0 | 28700 | |
| ширина | 2347 | 2343 | |||
| высота | 2379 | 2279 |
*параметры контейнера могут незначительно отличаться в зависимости от производителя
Контейнер Флет Рек (FLAT RACK CONTAINER)
| Внутренние размеры | Размеры дверей | Вес | Объем | Загрузка | |
| 20' FT | мм | мм | кг | м3 | кг |
| длина | 5935 | 2560 | 21440 | ||
| ширина | 2398 | ||||
| высота | 2327 | ||||
| 40' FT | мм | мм | кг | м3 | кг |
| длина | 12080 | 5480 | 25000 | ||
| ширина | 2420 | ||||
| высота | 2103 |
*параметры контейнера могут незначительно отличаться в зависимости от производителя
Танк-контейнер 20 футов (20' TANK CONTAINER)
| Внутренние размеры | Размеры дверей | Вес | Объем | Загрузка | |
| 20' TC | мм | мм | кг | м3 | кг |
| длина | 6058 | 9600 | 25,0 | 24000 | |
| ширина | 2436 | ||||
| высота | 2576 |
*параметры контейнера могут отличаться в зависимости от производителя
теперь смотрим что получается из контейнеров, тоже самое из вагонов получится быстрее и без особых дополнитльных затрат.
ну и еще один из подобного рода конструкторов, армейский комплект
эхто полубочка, стоит на улице просто для показа, а вообще ее заглубляли, причем она могла быть как отдельным строением, так и эхлементом более крупного сооружения.
а это использование того же принципа в мирных целях.

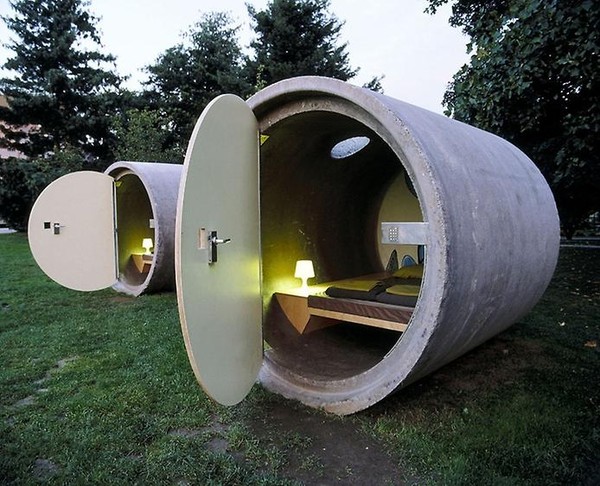

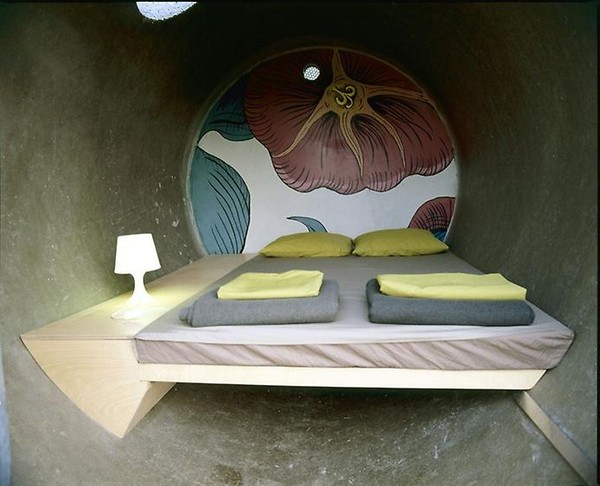

отель Das Park в Австрии, три гигантских бетонных трубы установлены в общественном парке в городке Оттеншейм. Внутреннее пространство равно примерно двум квадратным метрам, здесь есть двуспальная кровать, камера хранения, свет, розетки и небольшое вентилляционное отверстие
М
использование каждого свободного выступа - отличительная черта строительства в горах.
На севере Португалии стоит необычный дом, чья архитектура очень напоминает дом семейства Флинтстоунов (The Flintstones) из известного американского мультсериала.
Все дело в том, что дом построен между двумя большими валунами, которые создают неповторимый доисторический эффект.У дома есть парадный вход, крыша, пуленепробиваемые окна и высеченный в большом камне бассейн.
Дом, который был построен еще в 1973 году, привлекает большое количество туристов. Из-за этого его первоначальным жильцам пришлось переехать.
http://beai.ru/interesting/print:page,1,18686-Dom_iz_konteiynerov.html
http://lols.ru/interesnoe/32484-eshhe-odin-dom-iz-kontejnerov-133-foto.html
http://www.xpand3dtv.com/407-frantsuzskij-variant-zhizni-v-kontejnere-arhitektura-arhitektura-i-interer.html
+и еще всем кто загорелся строительством из контейнеров необходимо помнить о том что пари строительстве более одного этажа, или заглублении его в землю конструкцию необходимо усиливать, вентиляцию и гидроизоляцию необходимо продумывать самым тщательным образом, если если этого не будет, служить будет не долго из за увеличения скорости коррозии, в отличии от наземного варианта.
еще не фсё....
