Своими руками - бандаж на шею и система транспортировки раненых

alt

Практиковали тут с ребятами эвакуацию пострадавших на своей тренировке, и поняли, что нам не понравился один момент – болтающаяся голова пострадавшего при подъеме и переносе. Стали смотреть, что есть на рынке подходящего. Нашли шейный воротник Ambu Perfit ACE-Adult OD и попутно еще пару занимательных вещей: система транспортировки раненых Agilite IPC, набор для вентиляции лёгких в полевых условиях Ambu Pocket BVM. Шейный воротник оказался отличным, но он габаритный, его нельзя сложить или скрутить, а для нас компактность в приоритете, так как планируется носить его с собой в рюкзаке или подсумке в рамках оказания ПП. В общем, решили смастерить свои, кто как может. Так же рассмотрели систему транспортировки раненых Agilite IPC. Вроде ничего сложного, но выходит очень дорого за стропу с крепежами. Так же решили смастерить свои. А вот подходящих аналогов или самодельных подделок набору для вентиляции лёгких в полевых условиях Ambu Pocket BVM просто нет. Набор реально компактный и эффективный, но все же в групповую аптечку он не попадет, он там попросту не нужен.


И так, мои наработки шейного бандажа и ТСП.

Основа моего бандажа деформированная пластиковая лента. Она мягкая, гнется во все стороны, складывается, но при этом в определенных положениях может иметь постоянную форму. Концы ленты загнул и зафиксировал клейкой лентой для создания дополнительного ребра жесткости.
alt

Дополнительно для ленты сделал чехол из cordura 1050. Чехол вместе с лентой обеспечивает достаточную плотность, что бы не позволять шеи гнуться. В качестве фиксации использовал липучки пошитые поперечно. Одна часть липучки пошита вдоль бандажа, она будет выполнять роль регулятора, другая вширь на корешке чехла. Так же добавил клипсу, для крепления бандажа на MOLLE либо возможность подвеса. Чехол наглухо зашит лишь с одной стороны, с другой он имеет окно для ленты. Таким образом ее можно менять, усилить дополнительной лентой, добавить по длине ленты дополнительные смягчители для комфорта пострадавшего.
alt
Так выглядит одетый бандаж. При этом у меня не было возможности согнуть шею. Оптимальная ширина ленты 12-14 сантиметров для удержания головы в одном положении. Вес менее ста грамм. Так же надел саму ленту без чехла, неудобно, но свою задачу выполняет. Попробовал подручный бандаж из свернутой газеты, поддержка для головы слабая, и почти не фиксируется, но лучше чем ничего.
alt

За основу для транспортировочной системы я взял одну цельную стропу, четыре металлических кольца, один фиксатор и карабин. Такая схема позволяет регулировать все одним фиксатором и комбинировать положение лямок по нескольким схемам.
Пока что это прототип, буду работать дальше, добавлю широкие лямки для удобного ношения, и дополнительные стропы на бедренный участок, для упрощения переворота и подъема с пострадавшим (как в оригинальном Agilite IPC).
alt

Дополнительно я сделал еще из одной стропы, кольца, фиксатора и карабина вторичный модуль для спасателя, что бы перераспределить часть веса с плеч на пояс.
alt

Как-то так оно выглядит в деле в разных положениях. Замечу тот факт, что нетренированному человеку невозможно самостоятельно воспользоваться этой системой, то есть из лежачего положения организовать подъем вместе с пострадавшим (смотрим Agilite IPC в youtube).
alt

ДОБАВЛЕНО от 18.01.2017

Бандаж получил обновление до версии 1.1
Теперь туда добавлена пенка, что делает бандаж более плотным и комфортным.
Так же на заднем плане можно увидеть прототип нового бандажа версии 2.0.
Он менее габаритный и делается с расчетом на походную групповую аптечку, для продолжительной эвакуации пострадавшего по пересеченной местности. Короче говоря тот же бандаж Шанца, только менее габаритный и неприхотливый. Разрабатывался исходя из рекомендаций Ивана Медведя.
Плюс набросал еще версию 3.0, совмещающую простоту 1.1 и формат 2.0.

alt

Я все это делаю просто, что бы набить руку, сомневаюсь, что когда либо что-то из этого понадобится. Если Вам нужен бандаж по медицинским показаниям, лучше купить готовый. Мои же бандажи скорее для самого крайнего случая.

10
Тестер KCX-017 - Power Bank UD-7 2600 mAh - Smart ...
Из прошедшего.


Пользователи, которые участвуют в диалоге

Этот комментарий был свёрнут модератором

ТСП - отлично! А вот с бандажом на шею... что-то сомнения меня берут по конструктиву...

Иван Медведь
Этот комментарий был свёрнут модератором

Однозначно 5+++++!
Отличные идеи, отличная реализация. Сразу понятно что глубокий и чёткий подход, с выявлением и устранением подводных камней. hi

Сам кучу раз думал о том что походной медициной надо заняться, но "успешно" отговаривал себя что негде, не с кем и некогда.

serg12
Этот комментарий был свёрнут модератором

Posted by Иван Медведь:

... что-то сомнения меня берут по конструктиву...

Почему? Вроде достаточно. Это же что бы голова не болталась при транспортировке. Под её собственным весом. А не бандаж при свёрнутом позвоночнике при прямохождении. Должно хватить. umnik2

serg12
Евгений Автор
Этот комментарий был свёрнут модератором

Posted by Иван Медведь:

ТСП - отлично! А вот с бандажом на шею... что-то сомнения меня берут по конструктиву...

На курсах ПП нас учили, что, если окружающей угрозы для пострадавшего (без сознания) нет, то никуда тащить его не надо, а вот если он, к примеру, лежит в очаге пожара, то не важно, поврежден у него позвоночник или нет, так как если его не вытащить, то он все равно умрет. Потому мой бандаж скорее подручное средство для меня, чем для пострадавшего.
Но, кажется, я понимаю в чем недоверие, нет упоров на грудь и спину и на вид нет достаточной жесткости. В продаже есть рублей за сто пятьдесят-двести "Бандаж для фиксации шейного отдела позвоночника", сделан из плотного материала, но он...

Posted by Иван Медведь:

ТСП - отлично! А вот с бандажом на шею... что-то сомнения меня берут по конструктиву...

На курсах ПП нас учили, что, если окружающей угрозы для пострадавшего (без сознания) нет, то никуда тащить его не надо, а вот если он, к примеру, лежит в очаге пожара, то не важно, поврежден у него позвоночник или нет, так как если его не вытащить, то он все равно умрет. Потому мой бандаж скорее подручное средство для меня, чем для пострадавшего.
Но, кажется, я понимаю в чем недоверие, нет упоров на грудь и спину и на вид нет достаточной жесткости. В продаже есть рублей за сто пятьдесят-двести "Бандаж для фиксации шейного отдела позвоночника", сделан из плотного материала, но он впятеро больше моего и у него высота 8-11 см, а этого не достаточно для фиксации.
И опять же я открыт для предложений. Могу к пластику добавить еще пенку (матрас), сделать новую форму с упорами в грудь и спину, заменить липучки на регулируемые фастексы, но это все приведет к удорожанию себестоимости и к габаритам. Но, благо, материала хватает, потому слушаю предложения.

Posted by serg12:

p.s.
Тестеры для замеров емкости в павербанках ожидаю до конца месяца)

Подробнее...
Евгений
Этот комментарий был свёрнут модератором

Евгений Решеткин
Как придут - надо бы попробовать протестировать один и тот же пауэр банк по очереди каждым прибором. Тогда будет понятно насколько они совпадают в измерениях. Будет понятней точность. ;-)

serg12
Этот комментарий был свёрнут модератором

На курсах вас правильно учили... Но... я так понимаю, что приблуда шейная и на случай, когда что нештатное в безлюдной зоне нашей страны, а тогда ТРАНСПОРТИРОВКА обязательна. Но можно же носилки или волокуши соорудить...
А по конструктиву :
1. вместо одной липучки вертикальной - несколько горизотальных ремешков... пусть тоже на липучке...
2. какой-нибудь загиб-упор в грудь не дурно бы...
3. небольшие полукруглые вырезы в районе скул - плотнее сядет по шее,
4. внутрь - да я за ПЕНКУ. ;-)
Но лучше даже ИМЕТЬ ТАКОЙ, ЧЕМ НИКАКОГО! :drink:

Иван Медведь
Евгений Автор
Этот комментарий был свёрнут модератором

Posted by Иван Медведь:


Понял, начинаю работать!

Евгений
Этот комментарий был свёрнут модератором

Спасибо - так постепенно знания по первой помощи подтянем... good

Виталий Выживальщик
Евгений Автор
Этот комментарий был свёрнут модератором

Posted by Иван Медведь:


Тему дополнил, частично новый бандаж в последнем фото показан. Упор в грудь и в спину из нержавейки 3мм с хитрым загибом, плюс малый амортизатор для подбородка, что бы все зубы не потерять при транспортировке. Грудная часть с отверстием для работы с гортанью, отдельно от остальной, закреплю на ремнях. При этом бандаж складывается сам в себя, габариты в сложенном виде 23х15х4, вес без обшивки 178г, в итоге будет где-то 300г.
Попробую выклянчить у кого нибудь воротники шанца и ambu, сравню, может ну эти самодельные.

Posted by serg12:

Завтра выложи тесты павер банок. Двумя тестерами параллельно замерял по две банки каждой модели. При этом скрестил свои тестеры и...

Posted by Иван Медведь:


Тему дополнил, частично новый бандаж в последнем фото показан. Упор в грудь и в спину из нержавейки 3мм с хитрым загибом, плюс малый амортизатор для подбородка, что бы все зубы не потерять при транспортировке. Грудная часть с отверстием для работы с гортанью, отдельно от остальной, закреплю на ремнях. При этом бандаж складывается сам в себя, габариты в сложенном виде 23х15х4, вес без обшивки 178г, в итоге будет где-то 300г.
Попробую выклянчить у кого нибудь воротники шанца и ambu, сравню, может ну эти самодельные.

Posted by serg12:

Завтра выложи тесты павер банок. Двумя тестерами параллельно замерял по две банки каждой модели. При этом скрестил свои тестеры и твою затею с лампами, результат на лицо, будут фото.

Posted by Виталий Выживальщик:
Спасибо - так постепенно знания по первой помощи подтянем... good

Было бы за что.

Подробнее...
Евгений
Этот комментарий был свёрнут модератором

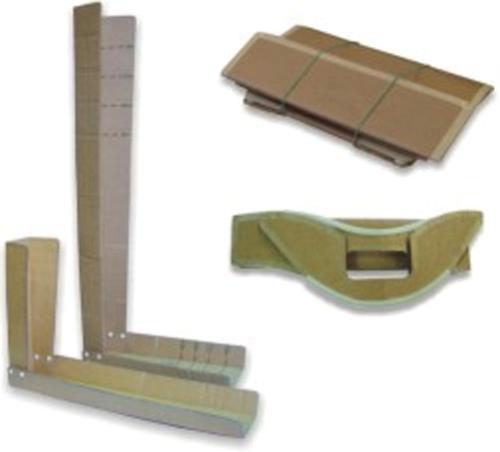

http://www.8a.ru/kat/big1/39162.jpg
это комплект транспортировочных шин из машины "скорой помощи", сделаны из гофрокартона. знакомые подогнали. все легко и просто и практически ничего не весят.

Андрей
Этот комментарий был свёрнут модератором

http://hits.lv/image/cache/data///cojin-masajeador-cervicalm-000-800x800.jpg
хотя как вариант №2 вполне сойдет такая или другая подушка для шеи

Андрей
Этот комментарий был свёрнут модератором

Новый бандаж на шею... на взрослого на Авито сейчас - 100 рублей... Евгений, посмотри... А нет - поздно! Уже ушел... Ну оно и не мудрено - б/у от "Орлет" за 300-400 продают...

Иван Медведь
Евгений Автор
Этот комментарий был свёрнут модератором

Хорошо, я вас услышал. Остановлюсь на первом бандаже 1.1, так как мне нужен именно он для повседневного ношения в рюкзаке для экстренного оказания ПП. Когда лубок получу, попробую совместить, будет и бандаж и шина.
Плюс проконсультировался со знакомым врачом, тот сказал "С собой можешь носить что угодно, ты не дипломированный врач, а вот в дальние походы в групповую аптечку или в машину кинь Orlett PHP T4 и не заморачивайся. И не надо путать терапию и хирургию". Как-то так.

Евгений
Этот комментарий был свёрнут модератором

и ещё... шейный бондаж обязателен к употреблению, перед извлечением экипажа автранспортного средства наружу. очень часто при таких авариях происходит перелом шеи, поэтому если машина не горит, сперва фиксируем шеи, потом извлекаем пассажиров. были реальные случаи когда народ просто не понимал, что с шеей у них плохо, пытался сам вылезти наружу и доламывая шею, убивал себя разрывом спиного мозга.

Андрей
