предлагаю две статьи по теме ретрансляторов, и готовый вариант ретранслятора УКВ диапазона, условно российского производства.

Ретранслятор", "репитер", "репа"  - начинающий радиолюбитель, услышав эти слова с большим интересом бегает по сети интернет выискивая информацию о том что это такое, как это работает, как с этим работать, что для этого нужно, можно ли мне работать через ретранслятор, используя имеющуюся радиостанцию. Вопросов много. В этой статья я постараюсь наиболее  подробно и доходчиво рассказать о работе этих "загадочных" устройств.

Что же такое РЕТРАНСЛЯТОР?

 - Ретранслятор это приёмо-передающее радиотехническое устройство, устанавливаемое на промежуточных  радиосвязи с целью усиления принимаемых сигналов и дальнейшей их передачи. Заумно? На самом деле это обычная стационарная радиостанция (или две) с той лишь разницей, что для успешного ретранслирования сигналов ей необходимы 2 антенны (одна на приём, одна на передачу), хотя есть умельцы, которые и с одной антенной работают, находящиеся на максимально возможной высоте установки для максимального покрытия. В отличие от обычной радиостанции есть и небольшие конструктивные особенности...

Есть несколько вариантов выполнения ретрансляторов

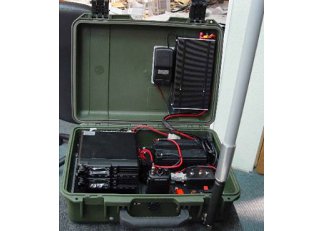

"Коробочный" - всё в одном, т.е. в одном блоке вся начинка см фото1.

"Сборный"  - собранный из нескольких радиостанций + контроллер. см фото2.

на фото ретранслятор собранный на 2-x Motorola GM-300

Рассмотрим простейший пример работы ретранслятора.

Вы поехали на дачу. Из дома до дачи расстояние около 50 км. Ваша радиостанция не добивает до дома и в этом случае нам помогает ретранслятор.

http://www.433175.ru/engine/classes/highslide/graphics/zoomin.cur), pointer !important;">

Имея данные по частоте входа и частоте передачи, мы программируем нашу портативную радиостанцию на эти частоты.  Дома тоже ваш собеседник "вбивает" эти частоты.Главная задача - чтобы репитер нас услышал.  Таким образом, наш ретранслятор принимая слабый сигнал от вашей портативной радиостанции усиливает его и передаёт на всю свою мощь. И если вы и ваш собеседник слышите этот ретранслятор на уровне разбора речи то и ваш разговор будет услышан всеми корреспондентами нашего ретранслятора. Список Московских ретрансляторов можно найти по этой ссылке: http://www.433175.ru/index.php?do=static&page=repa

Что нужно для работы с ретранслятором?

Для успешной работы с ретранслятором вам необходимо иметь радиостанцию, которая может работать с разносом частот и работать с CTCSS кодами. Обычно это умеют делать даже LPD радиостанции.

Сам ретранслятор всегда имеет частоту входа и частоту передачи(выхода) или другими словами "разнос частот".

Программируем радиостанцию так, чтобы на передаче была частота входа ретранслятора а на приёме - частота выхода.

Пример настройки радиостанции.

Частота Ретранслятора 433.175 (т.е. на этой частоте мы слышим разговоры корреспондентов).

Частота входа ретранслятора 438.175. Тон CTCSS 77.0. Разнос частот +5.0 (433.175  - 438.175)

Настройки вашей станции должны быть:  Передача 438.175, тон CTCSS 77.0,  частота приёма 433.175

 С Уважением RD3AVG. http://www.433175.ru/engine/classes/highslide/graphics/zoomin.cur), pointer !important;">

Выписка из инструкции о порядке регистрации и эксплуатации любительских радиостанций:

10. Работа и оформление радиолюбительских ретрансляторов УКВ диапазона

Радиолюбительский ретранслятор - приёмопередающая радиостанция, которая работает в автоматическом режиме и способна в режиме полного дуплекса излучать сигналы, принятые ею на частоте, отстоящей от частоты передачи на 600 кГц.

Радиолюбительские ретрансляторы могут быть установлены любым радиолюбителем либо коллективом радиолюбителей.

Оформление разрешения на установку радиолюбительского ретранслятора с выдачей позывного сигнала и номера рабочего канала осуществляет Главгоссвязьнадзор России на основании заявки (Приложение 16), поступившей через региональное управление Госсвязьнадзора России.

Для радиолюбительских ретрансляторов могут быть использованы нижеуказанные частоты приёма-передачи:

Номер рабочего канала	Частота приёма, кГц	Частота передачи, кГц
R0	145000	145600
R1	145025	145625
R2	145050	145650
R3	145075	145675
R4	145100	145700
R5	145125	145725
R6	145150	145750
R7	145175	145775
R8	145200	145800

Мощность радиолюбительского ретранслятора может достигать 100 Вт, используемый вид радиосвязи FM (частотная модуляция - F3E).

Оформление разрешения на эксплуатацию радиолюбительского ретранслятора, осуществляет региональное управление Госсвязьнадзора России на имя лица, ответственного за его эксплуатацию, на основании акта приёмки (Приложения 17, 20). Срок действия разрешения - 5 лет.

За оформление разрешения на установку и эксплуатацию радиолюбительских ретрансляторов взимается плата в соответствии с действующими тарифами.

Эксплуатационный сбор взимается ежегодно.

---

Ниже приводятся таблицы радиолюбительских ретрансляторов России. Следует иметь ввиду, что не все указанные ретрансляторы находятся "в согласии" с действующей "Инструкцией о порядке регистрации и эксплуатации любительских радиостанций" (несоответствие частот приёма-передачи, незарегистрированные ретрансляторы и пр.). Также в таблицах могут иметься некоторые неточности относительно позывных, мест установки, аппаратуры. Ничего удивительного здесь нет, т.к. информация предоставлялась радиолюбителями из различных регионов, и проверить полную её достоверность, естественно, я не в состоянии.

В скобках рядом с номером рабочего канала ретранслятора указано его новое обозначение.

Сергей Родионов (RV3AGR)

Общий список ретрансляторов
1-й район - Северо-Западная Россия
2-й район - Прибалтика
3-й район - Центральная Россия
4-й район - Поволжье
6-й район - Северный Кавказ
8-й район - Дальний Восток (Бурятия)
9-й район - Урал и Западная Сибирь
0-й район - Восточная Сибирь и Дальний Восток

№ рабочего канала	Частота приёма, МГц	Частота передачи, МГц	Позывной сигнал	CTCSS или Tone	Месторасположение	Примечание
-	145.600	145.000	RR3D?	нет	Дмитров	-
		145.025	RR3D?	100.0 Гц		-
	29.333	145.600	RR3QA	нет	Воронеж	-
	144.525	145.750	RR9FA	DTMF "C"	Пермь	15 Вт, 2 x ARX-2
R0 (RV48)	145.000	145.600	RR3DF	нет	Серпухов	-
			RR3E?	нет	Орёл	в плане
			RR3QA	нет	Воронеж	-
			RR3T?	нет	Нижний Новгород	-
			RR3W?	нет	Курск	-
			RR4H?	94.8 Гц	Зольное	Жигулёвские горы, Telewave ANT-150D6-9, 140 м
			RR4CC	?	Ртищево Саратовской обл.	находится на телестанции. Info by RW4CML
			RR6H?	нет	Кисловодск	-
			RR6LF	127.3 Гц	Ростов-на-Дону	установлен в центре города, 20 вт,2 коллинеара 6.5 db, высота ант.-40м.
			RR6Y?	нет	Майкоп	4 Вт, 2 эл. Yagi, 250 м
			RR9AA	нет	Челябинск	QRT. 10 Вт, коллинеарная антенна.
			RR9LA	нет	Тюмень	Установлен на базовой станции ЗАО "Тюменская Транковая сеть", высота антенны 54 метра, усиление 7dB. Info by UA9LBG
			RR9OM	нет	Новосибирск	-
			RR9U?	нет	Новокузнецк	-
			RR0J?	нет	Благовещенск	-
R0X (RV49)	145.0125	145.6125	RR3DH	нет	Сергиев Посад	25Вт, ограничение времени непрерывной передачи:2min, антенна А1000 (6dBd)
			RR1A?	нет	Санкт-Петербург	-
R1 (RV50)	145.025	145.625	RR1A?	нет		-
			RR3AA	нет	Москва	10 Вт, Кунцево
			RR3G?	нет	Липецк	-
			RR3T?	нет	Нижний Новгород	20 Вт, НГУ
			RR3V?	нет	Владимир
			RR3Z?	нет	Белгород	тест
			RR4A?	нет	Волгоград	-
			RR4CA	нет	Саратов	GP 5/8L
			RR4HA	нет	Самара	Московское ш., 120 м
			RR6AF	нет	Новороссийск	25 Вт, 3 эл.волн.каналы на 4 направл., вертик.поляриз., 500 м над уровнем моря, 130 м над уровнем земли
			RR6AI	нет	Каневская	50 Вт, GP 5/8L, 60 м
			RR6A?	нет	Армавир	10 Вт, GP ARX-2B, 40 м
			RR6LD	нет	Азов	г. Азов, передатчик 20вт на мачте 45 метров ант ARX2B, приемник 40 м, ант. ARX2B, расстояние между приемником и передатчиком 3 км, аудио по выделенной телефонной линии.
			RR6XA	нет	Нальчик	3 Вт, GP 2 x 5/8L
			RK9CWW	нет	Екатеринбург	УПИ, 10 Вт, коллинеарная антенна
			RR9F?	нет	Пермь	QRT. 2 x ARX-2
			RR9OR	нет	Новосибирск	-
			RR9XI	нет	Инта	-
			RR9XS	нет	Сыктывкар	-
			RR9XU	нет	Ухта	-
			RR9XW	нет	Воркута	-
R2 (RV52)	145.050	145.650
			RR3A?	нет	Зеленоград	QRT
			RR3DC	нет	Павловский Посад	Anli A-300, Высота 46 метров.
			RR3PA	нет	Тула	2,5 Вт, антенна ФАР 24 эл. 8 эт., 13 dBd
			RR3ZB	нет	г. Алексеевка Белгородской обл.	5 Вт, 2х коллениара , 220 м над уровнем моря , QTH-Loc: KO 90 IQ
			RR4FA	107.2 Гц	Пенза	Владелец репитера - Александр UA4FQY
			RR4H?	94.8 Гц	Жигулёвск	в плане
			RR6AE	нет	Абинск	10 Вт, GP ARX-2B, 20 м
			RR6H?	нет	Новоалександровск	-
			RR6L?	нет	Азов	-
			RR6W?	нет	Махачкала	г.Тарки-Тау
			RK9AWN	нет	Челябинск	10 Вт, коллинеарные диполи
			RR9UC	нет	Ленинск-Кузнецкий	-
			RR9U?	нет	Новокузнецк	-
R3 (RV54)	145.075	145.675	RR1ZC	нет	Апатиты	Info by UA1ZOO: Репитер сделан кроссбэндовым вариантом. Приёмник и передатчик разнесены между собой каналом на частоте 433.175МГц. Репитер установлен в Мурманской области вблизи городов Апатиты и Кировск на плато Расвумчорр 1025,3 метра над уровнем моря. Квадрат установки KP67WO. Выходная мощность 25 ватт. Антенны петлевые вибраторы Пистелькорса.
			RR2F?	нет	Калининград	5 Вт, GP 3x5/8L
			RR3AH	88.5 Гц или 100.0 Гц	Москва	7 Вт, ок.ст.м."Черкизовская"
			RR3TA	нет	Нижний Новгород	-
			RR4HB	94.8 Гц	Самара	Приволжский р-н, Telewave ANT-150D6-9, 150 м
			RR4PA	нет	Казань	-
			RR6A?	нет	Новороссийск	-
			RR6AK	нет	Тимашевск	10 Вт, ARX-270, 54 м
			RR6H?	нет	Ставрополь	-
			RR6MB	нет	Зверево QTH-loc: LN08bb	Шесть полуволновых вибраторов собранных в 2 фазированные решётки, одна на приём и одна - на передачу. Высота установки антенн 83 м., на отметке 298.3 м над уровнем моря МОЩНОСТЬ: 10 Вт ТЕЛ.ШЛЮЗ: нет
			RR9OA	нет	Новосибирск	-
			RR9U?	нет	Кемерово	-
			RR9Y?	нет	Барнаул	-
			RR0A?	нет	Красноярск	-
R4 (RV56)	145.100	145.700	RR1T?	нет	Новгород	-
			RR1ZB	нет	Мурманск	TNX RA1ZS
			RR3JB	нет	Тверь	25 Вт., 2xGP ARX-2B
			RR3SA	1750 Гц	Рязань	8 Вт
			RR4H?	нет	Самара	р-н Телецентра
			RR4H?	нет	Тольятти	-
			RR4LU	нет	Димитровград	-
			RR6AB	нет	Краснодар	25 Вт, GP ARX-2B, 40 м
			RR6H?	нет	Кисловодск	-
			RR6L?	нет	Таганрог	-
			RR9LD	нет	Ханты-Мансийск	антенны прием F-23/ передача F-23\ Vertex-5000/-25вт установлен-центр города.
			RR9HT	186.2 Гц	Томск	Diamond F-23, 200 м
			RR9U?	нет	Осинники	GP 2x5/8L
			RR9Y?	нет	Белокуриха	-
			RR0A?	нет	Творогово	25 км от Красноярска
			RR0DA	нет	Биробиджан	QRT, 5 Вт, Rx: GP ARX-2B 50 м, Tx: GP ARX-2B 40 м
R5 (RV58)	145.125	145.725	RR3ASM	нет	Москва	Север Москвы, работает нерегулярно
			RR3D?	нет	Сергиев Посад	С 10 марта 2001года (TNX RZ3FC)
			RR3G?	нет	Липецк	-
			RR3IC	нет	Бологое	-
			RR3QB	1750 Гц	Воронеж	-
			RR4H?	94.8 Гц	Самара	ул.Аэродромная (САИ), Anli A-1000, 160 м, QRT
			RR4NA	нет	Киров	Мощность 5Вт, Ант Gp 3х5\8 лямда, высота установки 220 метров.
			RR6AA	нет	Краснодар	25 Вт, GP ARX-2B, 140 м
			RR6E?	нет	Черкесск	10 Вт, GP, 1300 м
			RR6LI	нет	Ростов-на-Дону	Западный микрорайон г Ростова, 2 вт, 2 коллинеара 3х1/2, высота ант.- 55м.
			RR6W?	нет	Кизляр	10 Вт.
			RR9OU	нет	Новосибирск	10 Вт, Diamond F-23, 330 м
			RR9U?	нет	Кемерово	-
			RR9U?	нет	Ленинск-Кузнецкий	-
			RR9Y?	нет	Бийск	-
R6 (RV60)	145.150	145.750	RR3DB	1750 Гц	Электросталь	QRT. 4 Вт
			RR3IA	нет	Изоплит	GP 5/8L, 5 Вт, 85 м
			RR3RC	нет	Мичуринск	-
			RR4C?	нет	Саратов	GP ARX-2B
			RR4H?	нет	Самара	г.Тип-Тяв, р-н Красная Глинка, в плане
			RR4P?	нет	Казань	-
			RR6AD	нет	Славянск-на Кубани	5 Вт, GP ARX-2B, 30 м
			RR6A?	нет	Кропоткин	20 Вт, GP 1/4L, 30 м
			RR6H?	нет	Светлоград	-
			RR6J?	нет	Владикавказ	-
			RR6Y?	нет	Майкоп	20 Вт, GP 5/8L, 50 м
			RR9U?	нет	Темиртау	г.Алудаг, 810 м
R6X	145.1625	145.7625	RR3DI	94,8 Гц	п. Михнево Ступинского р-на	5Вт, RX антенна А1000 (6dBd), TX - стек 4 полуволновых вибратора
R7(RV62)	145.175	145.775	RR3DD	нет	Орехово-Зуево	5 Вт, 50 м, работает хорошо - город + 20-30 км.
			RR3DT	нет	Дубна	1,5 Вт, GP 2x5/8L
			RR3I?	нет	Удомля	-
			RR3Q?	нет	Нововоронеж	-
			RR3R?	нет	Тамбов	QRT
			RR4H?	нет	Сызрань	100 м
			RR6Y?	нет	Майкоп	25 Вт, GP 5/8L, 1800 м
			RR9U?	нет	Новокузнецк	GP 2x5/8L
R8 (-)	145.200	145.800	RR3A?	нет	Москва	Люблино, работает нерегулярно
			RR3MA	нет	Переславль-Залесский	4 Вт, GP 5/8L, 30 м
			RR3V?	нет	Муром	-
			RR4LA	нет	Ульяновск	20 Вт, антенны RX: F-23, TX: F-22
			RR4PB	нет	Казань	переоформление на другую частоту
			RR6AC	нет	Краснодар	25 Вт, GP ARX-2B, 70 м
			RR6AG	нет	Сочи	5 Вт, GP 1/4L, 300 м, KN93WM
			RR6E?	нет	Зеленчукская	-
			RR0A?	нет	Красноярск	Николаевская сопка

Общий список ретрансляторов

Позывной сигнал	Месторасположение	№ рабочего канала	Частота приёма, МГц	Частота передачи, МГц	CTCSS или Tone	Примечание
RR1A?	Санкт-Петербург	R0X (RV49)	145.0125	145.6125	нет	-
RR1A?		R1 (RV50)	145.025	145.625	нет	-
RR1T?	Новгород	R4 (RV56)	145.100	145.700	нет	-
RR1ZB	Мурманск	R4 (RV56)	145.100	145.700	нет	20 Вт, RX: 2x5/8L, TX: 2x2 эл.Yagi. TNX RA1ZS
RR1ZC	Апатиты	R3 (RV54)	145.075	145.675	нет	Info by UA1ZOO: Репитер сделан кроссбэндовым вариантом. Приёмник и передатчик разнесены между собой каналом на частоте 433.175МГц. Репитер установлен в Мурманской области вблизи городов Апатиты и Кировск на плато Расвумчорр 1025,3 метра над уровнем моря. Квадрат установки KP67WO. Выходная мощность 25 ватт. Антенны петлевые вибраторы Пистелькорса.

Наверх

Позывной сигнал	Месторасположение	№ рабочего канала	Частота приёма, МГц	Частота передачи, МГц	CTCSS или Tone	Примечание
RR2F?	Калининград	R3 (RV54)	145.075	145.675	нет	5 Вт, GP 3x5/8L

Позывной сигнал	Месторасположение	№ рабочего канала	Частота приёма, МГц	Частота передачи, МГц	CTCSS или Tone	Примечание
RR3AA	Москва	R1 (RV50)	145.025	145.625	нет	10 Вт, Кунцево
RR3AH		R3 (RV54)	145.075	145.675	88.5 Гц или 100.0 Гц	7 Вт, ок.ст.м."Черкизовская"
RR3A?		R5 (RV58)	145.125	145.725	нет	Север Москвы, работает нерегулярно
RR3ASM		R8 (-)	145.200	145.800	нет	Люблино, работает нерегулярно
RR3A?	Зеленоград	R2 (RV52)	145.050	145.650	нет	QRT
RR3DA	Троицк	R4 (RV56)	145.100	145.700	нет	GP ARX-2B и 1/4L
RR3DB	Электросталь	R6 (RV60)	145.150	145.750	1750 Гц	QRT. 4 Вт
RR3DC	Павловский Посад	R2 (RV52)	145.050	145.650	нет	Антенна Anli A-300, высота 46 метров. (TNX RZ3FC)
RR3DD	Орехово-Зуево	R7 (RV62)	145.175	145.775	нет	5 Вт, 50 м (TNX RZ3FC), работает хорошо - город + 20-30 км.
RR3DF	Серпухов	R0 (RV48)	145.000	145.600	нет	-
RR3DI	п. Михнево Ступинского р-на	R6X	145.1625	145.7625	94,8 Гц	5Вт, RX антенна А1000 (6dBd), TX - стек 4 полуволновых вибратора.
RR3DT	Дубна	R7 (RV62)	145.175	145.775	нет	1,5 Вт, GP 2x5/8L
RR3D?	Дмитров	-	145.600	145.000	нет	-
RR3D?				145.025	100.0 Гц	-
RR3D?	Сергиев-Посад	?	145.125	145.725	нет	С 10 марта 2001года (TNX RZ3FC)
RR3DH	г.Сергиев-Посад	R0X	145.0125	145.6125	нет	25Вт, ограничение времени непрерывной передачи:2min, антенна А1000 (6dBd)
RR3E?	Орёл	R0 (RV48)	145.000	145.600	нет	в плане
RR3G?	Липецк	R1 (RV50)	145.025	145.625	нет	-
RR3G?		R5 (RV58)	145.125	145.725	нет	-
RR3IA	Изоплит	R6 (RV60)	145.150	145.750	нет	GP 5/8L, 5 Вт, 85 м
RR3IC	Бологое	R5 (RV58)	145.125	145.725	нет	-
RR3I?	Удомля	R7 (RV62)	145.175	145.775	нет	-
RR3JB	Тверь	R4 (RV56)	145.100	145.700	нет	25 Вт., 2xGP ARX-2B
RR3MA	Переславль-Залесский	R8 (-)	145.200	145.800	нет	4 Вт, GP 5/8L, 30 м
RR3PA	Тула	R2 (RV52)	145.050	145.650	нет	2,5 Вт, антенна ФАР 24 эл. 8 эт., 13 dBd
RR3QA	Воронеж	-	29.333	145.600	нет	-
		R0 (RV48)	145.000		нет	-
RR3QB		R5 (RV58)	145.125	145.725	1750 Гц	-
RR3Q?	Нововоронеж	R7 (RV62)	145.175	145.775	нет	-
RR3RB	Тамбов				нет	QRT
RR3RC	Мичуринск	R6 (RV60)	145.150	145.750	нет	-
RR3SA	Рязань	R4 (RV56)	145.100	145.700	1750 Гц	8 Вт
RR3T?	Нижний Новгород	R0 (RV48)	145.000	145.600	нет	-
RR3T?		R1 (RV50)	145.025	145.625	нет	20 Вт, НГУ
RR3TA		R3 (RV54)	145.075	145.675	нет	-
RR3V?	Владимир	R1 (RV50)	145.025	145.625	нет	Работает в черте города + 5-7 км от него
RR3V?	Муром	R8 (-)	145.200	145.800	нет	-
RR3W?	Курск	R0 (RV48)	145.000	145.600	нет	-
RR3Z?	Белгород	R1 (RV50)	145.025	145.625	нет	тест
RR3ZB	г. Алексеевка Белгородской обл.	R2	145.050	145.650	нет	5 Вт, 2х коллениара , 220 м над уровнем моря , QTH-Loc: KO 90 IQ

Позывной сигнал	Месторасположение	№ рабочего канала	Частота приёма, МГц	Частота передачи, МГц	CTCSS или Tone	Примечание
RR4A?	Волгоград	R1 (RV50)	145.025	145.625	нет	-
RR4CA	Саратов				нет	GP 5/8L
RR4C?		R6 (RV60)	145.150	145.750	нет	GP ARX-2B
RR4CC	Ртищево Саратовской обл.	R0 (RV48)	145.000	145.600	?	находится на телестанции Info by RW4CML
RR4FA	Пенза	R2 (RV52)	145.050	145.650	107.2 Гц	Владелец репитера - Александр UA4FQY
RR4HA	Самара	R1 (RV50)	145.025	145.625	нет	Московское ш., 120 м.
RR4HB		R3 (RV54)	145.075	145.675	94.8 Гц	Приволжский р-н, Telewave ANT-150D6-9, 150 м
RR4H?		R4 (RV56)	145.100	145.700	нет	р-н Телецентра
RR4H?		R5 (RV58)	145.125	145.725	94.8 Гц	ул.Аэродромная (САИ), Anli A-1000, 160 м, QRT
RR4H?		R6 (RV60)	145.150	145.750	нет	г.Тип-Тяв, р-н Красная Глинка, в плане
RR4H?	Жигулёвск	R2 (RV52)	145.050	145.650	94.8 Гц	в плане
RR4H?	Зольное	R0 (RV48)	145.000	145.600	94.8 Гц	Жигулёвские горы, Telewave ANT-150D6-9, 410 м,
RR4H?	Сызрань	R7 (RV62)	145.175	145.775	нет	100 м
RR4H?	Тольятти	R4 (RV56)	145.100	145.700	нет	-
RR4LA	Ульяновск	R8 (-)	145.200	145.800	нет	20 Вт, антенны RX: F-23, TX: F-22
RR4LU	Димитровград	R4 (RV56)	145.100	145.700	нет	-
RR4NA	Киров	R5 (RV58)	145.125	145.725	нет	Мощность 5Вт, Ант Gp 3х5\8 лямда, высота установки 220 метров.
RR4PA	Казань	R3 (RV54)	145.075	145.675	нет	-
RR4P?		R6 (RV60)	145.150	145.750	нет	-
RR4PB		R8 (-)	145.200	145.800	нет	переоформление на другую частоту-

Позывной сигнал	Месторасположение	№ рабочего канала	Частота приёма, МГц	Частота передачи, МГц	CTCSS или Tone	Примечание
RR6AA	Краснодар	R5 (RV58)	145.125	145.725	нет	25 Вт, GP ARX-2B, 140 м
RR6AB		R4 (RV56)	145.100	145.700	нет	25 Вт, GP ARX-2B, 40 м
RR6AC		R8 (-)	145.200	145.800	нет	25 Вт, GP ARX-2B, 70 м
RR6AD	Славянск-на Кубани	R6 (RV60)	145.150	145.750	нет	5 Вт, GP ARX-2B, 30 м
RR6AE	Абинск	R2 (RV52)	145.050	145.650	нет	10 Вт, GP ARX-2B, 20 м
RR6AF	Новороссийск	R1 (RV50)	145.025	145.625	нет	25 Вт, 3 эл.волн.каналы на 4 направл., вертик.поляриз., 500 м над уровнем моря, 130 м над уровнем земли
RR6AI	Каневская				нет	50 Вт, GP 5/8L, 60 м
RR6A?	Армавир				нет	10 Вт, GP ARX-2B, 40 м
RR6A?	Кропоткин	R6 (RV60)	145.150	145.750	нет	20 Вт, GP 1/4L, 30 м
RR6A?	Новороссийск	R3 (RV54)	145.075	145.675	нет	-
RR6AG	Сочи	R8 (-)	145.200	145.800	нет	5 Вт, GP 1/4L, 300 м, KN93WM
RR6A?	Тимашевск	R3 (RV54)	145.075	145.675	нет	10 Вт, ARX-270, 54 м
RR6E?	Зеленчукская	R8 (-)	145.200	145.800	нет	-
RR6E?	Черкесск	R5 (RV58)	145.125	145.725	нет	10 Вт, GP, 1300 м
RR6H?	Кисловодск	R0 (RV48)	145.000	145.600	нет	-
RR6H?		R4 (RV56)	145.100	145.700	нет	-
RR6H?	Новоалександровск	R2 (RV52)	145.050	145.650	нет	-
RR6H?	Светлоград	R6 (RV60)	145.150	145.750	нет	-
RR6H?	Ставрополь	R3 (RV54)	145.075	145.675	нет	-
RR6J?	Владикавказ	R6 (RV60)	145.150	145.750	нет	-
RR6LD	Азов	R1	145.025	145.625	нет	г. Азов, передатчик 20вт на мачте 45 метров ант ARX2B, приемник 40 м, ант. ARX2B, расстояние между приемником и передатчиком 3 км, аудио по выделенной телефонной линии.
RR6LF	Ростов-на-Дону	R0 (RV48)	145.000	145.600	127.3	установлен в центре города, 20 вт,2 коллинеара 6.5 db, высота ант.-40м.
RR6LI		R5	145.125	145.725	нет	Западный микрорайон г Ростова, 2 вт, 2 коллинеара 3х1/2, высота ант.- 55м.
RR6L?	Таганрог	R4 (RV56)	145.100	145.700	нет	-
RR6MB	Зверево QTH-loc: LN08bb	R3 (RV54)	145.075	145.675	нет	Шесть полуволновых вибраторов собранных в 2 фазированные решётки, одна на приём и одна - на передачу. Высота установки антенн 83 м., на отметке 298.3 м над уровнем моря. МОЩНОСТЬ: 10 Вт
RR6W?	Кизляр	R5 (RV58)	145.125	145.725	нет	10 Вт.
RR6W?	Махачкала	R2 (RV52)	145.050	145.650	нет	г.Тарки-Тау
RR6XA	Нальчик	R1 (RV50)	145.025	145.625	нет	3 Вт., GP 2 x 5/8L
RR6Y?	Майкоп	R0 (RV48)	145.000	145.600	нет	4 Вт, 2 эл. Yagi, 250 м
RR6Y?		R6 (RV60)	145.150	145.750	нет	20 Вт, GP 5/8L, 50 м
RR6Y?		R7 (RV62)	145.175	145.775	нет	25 Вт, GP 5/8L, 1800 м

Информации нет

Позывной сигнал	Месторасположение	№ рабочего канала	Частота приёма, МГц	Частота передачи, МГц	CTCSS или Tone	Примечание
RR9AA	Челябинск	R0 (RV48)	145.000	145.600	нет	QRT. 10 Вт, коллинеарная антенна
RK9AWN		R2 (RV52)	145.050	145.650	нет	10 Вт, коллинеарные диполи
RK9CWW	Екатеринбург	R1 (RV50)	145.025	145.625	нет	УПИ, 10 Вт, коллинеарная антенна
RR9FA	Пермь	-	144.525	145.750	DTMF "C"	15 Вт, 2 x ARX-2
RR9F?		R1 (RV50)	145.025	145.625	нет	QRT. 2 x ARX-2
RR9HT	Томск	R4 (RV56)	145.100	145.700	186.2 Гц	Diamond F-23, 200 м
RR9LA	Тюмень	R0 (RV48)	145.000	145.600	нет	Установлен на базовой станции ЗАО "Тюменская Транковая сеть", высота антенны 54 метра, усиление 7dB. Info by UA9LBG
RR9LD	Ханты-Мансийск	R4	145.100	145.700	нет	антенны прием F-23/ передача F-23\ Vertex-5000/-25вт установлен-центр города.
RR9OA	Новосибирск	R3 (RV54)	145.075	145.675	нет	-
RR9OM		R0 (RV48)	145.000	145.600	нет	-
RR9OR		R1 (RV50)	145.025	145.625	нет	-
RR9OU		R5 (RV58)	145.125	145.725	нет	10 Вт, Diamond F-23, 330 м
RR9U?	Кемерово	R3 (RV54)	145.075	145.675	нет	-
RR9U?		R5 (RV58)	145.125	145.725	нет	-
RR9U?	Ленинск-Кузнецкий				нет	-
RR9UС		R2 (RV52)	145.050	145.650	нет	-
RR9U?	Новокузнецк				нет	-
RR9U?		R0 (RV48)	145.000	145.600	нет	-
RR9U?		R7 (RV62)	145.175	145.775	нет	GP 2x5/8L
RR9U?	Осинники	R4 (RV56)	145.100	145.700	нет	GP 2x5/8L
RR9U?	Темиртау	R6 (RV60)	145.125	145.725	нет	г.Алудаг, 810 м
RR9XI	Инта	R1 (RV50)	145.025	145.625	нет	-
RR9XS	Сыктывкар				нет	-
RR9XU	Ухта				нет	-
RR9XW	Воркута				нет	-
RR9Y?	Барнаул	R3 (RV54)	145.075	145.675	нет	-
RR9Y?	Белокуриха	R4 (RV56)	145.100	145.700	нет	-
RR9Y?	Бийск	R5 (RV58)	145.125	145.725	нет	-

Позывной сигнал	Месторасположение	№ рабочего канала	Частота приёма, МГц	Частота передачи, МГц	CTCSS или Tone	Примечание
RR0A?	Красноярск	R8 (-)	145.200	145.800	нет	Николаевская сопка
RR0A?		R3 (RV54)	145.075	145.675	нет	-
RR0A?	Творогово	R4 (RV56)	145.100	145.700	нет	25 км от Красноярска
RR0DA	Биробиджан				нет	QRT, 5 Вт, Rx: GP ARX-2B 50 м, Tx: GP ARX-2B 40 м
RR0J?	Благовещенск	R0 (RV48)	145.000	145.600	нет	-

http://www.qrz.ru/vhf/repeaters.shtml

готовое решение от компании А.Т.К.

Переносной малогабаритный цифровой УКВ ретранслятор «Корсар-ПР »

Производитель: Разработки А.Т.К.

Устройство представляет собой переносной цифровой ретранслятор с автономным питанием и возможностью дистанционного включения и отключения по радиоканалу, предназначенный для работы в системе цифровой радиосвязи УПР900.

Основу ретранслятора составляют две радиостанции КР-4200. Ретранслятор помещен в герметичный высокопрочный пластиковый корпус-кейс.

С целью уменьшения энергопотребления в автономном режиме работы, питание на ретрансляторе может включаться и выключаться по радиоканалу управления. В качестве приемной станции канала управления используется портативная радиостанция.

Ретранслятор «Корсар-ПР» имеет два режима работы - цифровой и аналоговый. Режимы программируются заранее на разных каналах ретранслятора.

В цифровом режиме обеспечиваются следующие функции:

- Доступ к ретранслятору возможен только для радиостанций, оборудованных цифровыми модулями УПР900 и работающих в цифровом режиме.

- При ретрансляции цифрового сигнала в ретрансляторе происходит его восстановление с исправлением ошибок.

В режиме автономной работы в качестве источника питания используется необслуживаемый аккумулятор 12 В, 12 А/ч.

Для работы в стационарном режиме используется встроенный блок питания - 220/12 В, при этом происходит подзарядка аккумулятора ретранслятора. При пропадании внешнего питания 220 В ретранслятор автоматически переходит на питание от встроенного аккумулятора.

Ретранслятор снабжен вертикальной дипольной антенной «Радант-160» с круговой диаграммой направленности в горизонтальной плоскости, которая может подключаться, как, непосредственно, к внешнему ВЧ разъему ретранслятора, так и через ВЧ кабель, при установке антенны на вертикальной опоре.

Диапазон частот	148-174 МГц
Мощность передатчика (непрерывный режим)
Мин.	10 Вт
Средн.	25 Вт
Макс.	50 Вт
Чувствительность приемника
- цифровой режим	0,25 мкВ (5%BER)
- аналоговый режим	0,25 мкВ (12 дБ SINAD)
Чувствительность приемника канала дистанционного управления
- цифровой режим	0,20 мкВ (5%BER)
- аналоговый режим	0,20 мкВ (12 дБ SINAD)
Габариты	460x340x170 мм
Вес	18 кГ (с аккумуляторной батареей)
Диапазон рабочих температур	-30ºС - +60ºС
Время работы в режиме ретрансляции при автономном питании:
-при максимальной мощности	1час
-при минимальной мощности	4 час
Время нахождения в дежурном режиме	До 20 суток
Габариты антенны «Радант –160»
Длина	1150 мм
Диаметр	25 мм
Вес	0,5 кГ

о цене скромно умалчивают, но судя по всему не менее 25 тыр. примерно такой стоит на алиэкспрессе 30+ столько же доставка.
