по воде, аки посуху...часть шестая. одна лодка на все случаи в жизни.



"ОКУНЬ" - рыболовная лодка под мотор, весла и подвесной парус

Ю.Зимин

Окунь

Основные данные:
Длина наибольшая, м 3.4
Ширина наибольшая, м 1.5
Высота борта минимальная, м 0.49
Масса корпуса, кг 45-50
Максимальная пассажировместимость, чел. 3
Рекомендуемая мощность подвесного мотора, л. с. 2-15
Максимальная скорость, км/ч:
  под мотором "Салют" 7-8
  под мотором "Ветерок-14" 40

"Окунь" - легкая и неприхотливая в эксплуатации трехместная картоп-лодка, имеющая открытый просторный кокпит, простейшие переставляемые по желанию экипажа поперечные банки-сиденья и бортовые шкафчики-рундуки. Предназначена лодка для любительской рыбной ловли и охоты, но в принципе может быть использована и как пляжно-прогулочное и даже туристское судно. На ней возможна установка подвесного мотора от 2 до 14 л. с.

увеличитьalt

Общее расположение мотолодки "Окунь"

Естественно, под "Салютом" скорость движения в водоизмещающем режиме будет не больше, чем при работе веслами (до 7-8 км/ч), а вот с "Ветерком-14" "Окунь" выйдет на глиссирование, и при самой малой нагрузке может быть достигнута скорость вплоть до 36-40 км/ч. Установка на транец лодки подвесного паруса позволит без каких-либо переделок превратить "Окунь" в парусник.   Предусмотрены три варианта установки уключин по длине лодки, так что в зависимости от нагрузки гребец может выбрать самое удобное положение (чтобы не было дифферента), соответственно передвинув среднюю банку.   Четыре горизонтальные ручки, необходимые для переноски лодки и укладки ее на верхний багажник автомобиля, будут одновременно играть и роль рымов - уток. Обычные двурогие утки ставить не рекомендуется - за них будет цепляться леска.   Разумеется, при желании можно изготовить тент на двух откидывающихся в нос основных дугах, нижний шарнир которых ставится в носовое гнездо под уключину.   Аварийная непотопляемость обеспечивается пенопластом, уложенным под планширем.

увеличитьalt

Раскрой листовых деталей и конструкция отдельных узлов корпуса.

Примечание.
Поперечные сечения всех деталей, для которых указана малка, не изменяются по длине (малка постоянна)

Чертежи разработаны с расчетом на самостоятельную постройку. Корпус поперечного набора не имеет. Жесткость конструкции обеспечивается формой корпуса, продольными стенками рундуков, ребрами жесткости - стрингерами, пенопластовым заполнителем под планширем, а также накладными продольными реданами (по одному против днищевых стрингеров). Эти реданы с горизонтальными рабочими поверхностями необходимы при использовании сравнительно мощных моторов, под которыми лодка может выходить на глиссирование. Если имеется в виду установка мотора не мощнее 5 л. с., реданы будут не нужны, но для прочности днища вместо них надо будет установить фальшкили - полоски фанеры 10х40; лучше проклепать их через обшивку вместе с днищевыми стрингерами.   Если лодка будет использоваться с мотором мощностью до 5 л.с. или вообще без мотора - только на веслах, предусмотренные чертежом плоские горизонтальные участки днища в корме (глиссирующие поверхности) можно не делать, соответственно подняв скулу в р-не шп. 4 - транец. Для этого надо при раскрое деталей 3 (борта) обрезать их по линии Д, а на кормовом транце днищевые ветви обвязки сделать без треугольника 56х255, т. е. по прямой линии от киля до скулы.   Тем, кто имеет достаточный опыт постройки малых судов, рекомендуется собирать лодку из семи предварительно изготовленных секций: палубы, двух бортов, двух днищ, двух транцев. Из фанеры толщиной 4 мм нарезаются заготовки этих элементов корпуса, отдельные заготовки стыкуются для получения секций заданных размеров. В местах соединения листов при разметке оставляется припуск 40-60 мм на перекрой; обе кромки обрабатываются на ус, промазываются клеем, укладываются одна на другую и запрессовываются.   Затем листовые заготовки секций обрезаются по разметке в чистый размер. Намечается положение стрингеров, ребер жесткости и реданов. Предварительно отмалкованные рейки (величина малки-скоса кромки указана на эскизах и постоянна по всей длине детали) промазываются клеем, укладываются по разметке и проклепываются гвоздями "взагиб".  Корпус лодки собирается вверх килем прямо на секции палубы, уложенной на ровную поверхность. На деталь 1 изнутри лодки приклеиваются накладки в районе уключин и сухари под ручками. Затем прямо на палубу укладывается, приклеивается к ней и обрабатывается начисто - строго по шаблонам пенопластовый (лучше всего применять материал марки ПС-1 либо ПС-4) заполнитель. Очень важно выдержать правильность поперечного сечения блоков заполнителя - угол между плоскостью палубы и плоскостью борта (этот угол не изменяется по длине лодки), поскольку в дальнейшем сам блок заполнителя будет служить своего рода шаблоном-кондуктором. На носовой половине лодки блок заполнителя можно набрать из соответствующего количества вырезанных из обрезков листового материала "треугольных" заготовок.   Промазав клеем бортовые плоскости заполнителей, можно установить борта (их свободная кромка встает между пенопластом и бруском-буртиком 33) и транцы. Следующая операция - установка на секции половинок днища стенок 6, а на одну из них - по обращенной к ДП кромке заранее отмалкованного килевого бруска. Нанеся клей на обращенные к днищу грани обвязки транцев, скуловых брусков 31 и выступающую за ДП часть киля, устанавливают половинки днища.   Поскольку детали обшивки изготовлены в чистый размер, можно применить и вариант сборки корпуса на проволочных скрепках с последующим проклеиванием всех соединений полосами стеклоткани изнутри и снаружи не менее чем в три слоя (каждая полоса шире предыдущей на 20-30 мм).   Для упрощения сборки корпуса можно изготовить поперечные лекала - временные шпангоутные рамки на шп. 1 и 3. Можно, наконец, вообще сделать конструкцию корпуса традиционной и собирать лодку на пяти заранее собранных и выставленных шпангоутах. Для этого приводится таблица плазовых ординат.

Линия Номер шпангоута
0 1 2 3 4 5 6
  Полушироты от ДП, мм.
Борт, Б. 550 665 715 730 730 730 730
Скула, Ск1. 460 550 578 580 582 591 603
Скула, Ск2. - - - 580 582 590 580
Слом днища - - - - 567 470 325
  Высоты от ОЛ, мм.
Борт - Б. 490 490 490 490 490 490 490
Скула, Ск1. 262 198 145 115 120 140 171
Скула, Ск2. - - - - 115 115 115
Киль - К. 170 88 30 3 0 22 50
alt

Теоретический чертеж (проекция "корпус") и поперечные сечения корпуса.

1 - палуба, 2 - днище, 2 шт.; 3 -борт, 2 шт.; 4 - транец кормовой; 5 - транец носовой; 6 -вертикальная стенка бортового рундука, 2 шт ; 7, 10 -горизонтальная зашивка рундука, по 2 шт ; 8, 9 - крышки рундука (на петлях), по 2 шт.; 11, 12 - верхний и нижний листы банки, по З шт ;13 -планка опорная, 4x40x200. 2 шт., 14 -планка опорная, 4x100x200, 2 шт ; 15 -планка опорная, 4x40x185, 2 шт., 16 -полоса, 4x60x230, 2 шт., 17 - наружная накладка на транец, фанера d = 15, 18, 19 - детали обвязки корм. транца 15x30. 4 шт , 20 - брусок 15x15, 4 шт.; 21 -подмоторная доска, 15x195x1460, 22-24, 27-25 - кницы на обвязке транцев, 10 шт., 25, 26 - детали обвязки нос. транца, 10x20, 5 шт., 30 - киль, 20x40; 31 - скуловой стрингер, 10x20, 2 шт. ; 32, 33, 35 - обделочные рейки буртики, 15x15, 34 - днищевой стрингер, 10x40. 2шт; 35 -бортовой стрингер, 10x15. 2 шт.; 30 -подлегарс, 20x20, 2шт.; 4 - рейки по краю стенки рундука, 15х15, 4 шт ; 38 -накладка, 15x115x750, 2 шт ; 40 - заполнитель d = 15; 41 -ребро жесткости банки 6=10, 12 шт , 42 - заполнитель по краям банок, 17x26; 43 - ребро - ограничитель, 10x10x600, 4шт.; 44 - редан продольный, 8x40, 2шт., 45, 46 - ручки, 6x15x260, АМг, 4 шт., 47 - пенопластовый блок под планширем. Дет. 1-16, 22-24, 27-29 - изготовляются из водостойкой фанеры d = 4; все рейки нарезаются из сосны I сорта.

После окончательной сборки корпуса "карманы" между скулами в районе шп. 4 - корм. транец заполняются пенопластом. Вклеиваются детали 7, 10 и 16. Крышки рундуков (дет. 8 и 9) ставятся на петли.   Зачистив корпус, надо оклеить полосками стеклоткани на эпоксидной смоле киль и скулы снаружи и транцы по периметру снаружи и изнутри. Если некоторое увеличение веса лодки не имеет решающего значения, рекомендуется оклеить стеклотканью весь корпус; это обеспечит большую долговечность лодки.

Ручки крепятся шурупами длиной 50-40 мм. При желании ставится упор для ног при гребле.

© ЗАО КПНП Журнал "Катера и Яхты"

Все детали  паруса представлены на  следующем фото:
alt

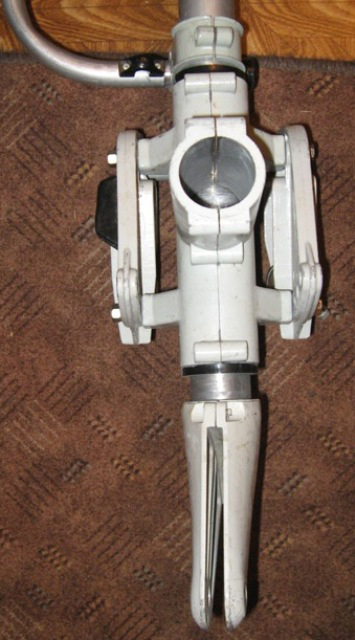

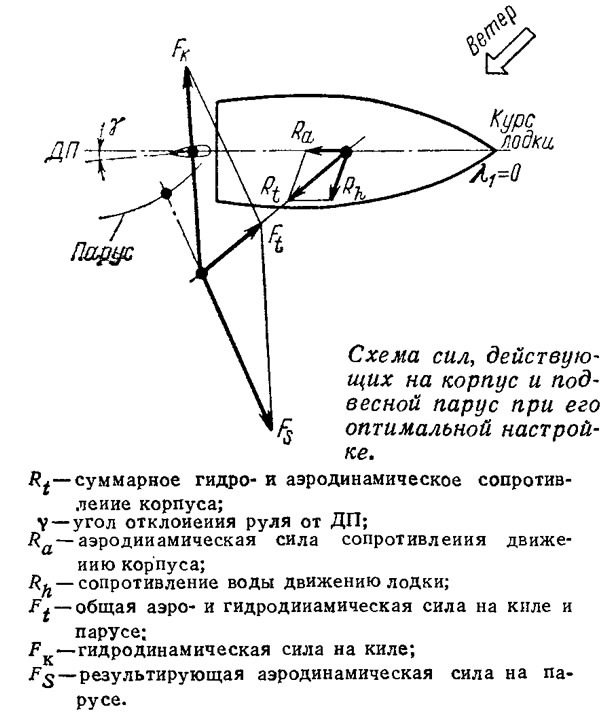

 Парус Катайнена навесной и вся конструкция  крепится на корме лодки подобно лодочному мотору. Основой является дюралюминиевый тройник состоящий из двух половин, скрепленных между собой 8 болтами. Сверху и снизу в тройник вставлены пластмассовые втулки, через которые пропущена алюминиевая труба (нижняя половина мачты) диаметром 50 мм. и длиной 1300 мм. Втулки обеспечивают свободное вращение трубы в тройнике вокруг своей оси.  На  нижнюю часть трубы надета вилка для крепления  пера руля, которая также состоит из двух половин и скрепляется болтами.  На верхней части трубы в 3 см от верхнего  края  тройника закреплен хомут с румпелем (согнутой под углом 90 градусов алюминиевой трубой диаметром 25 мм.)

alt



altalt

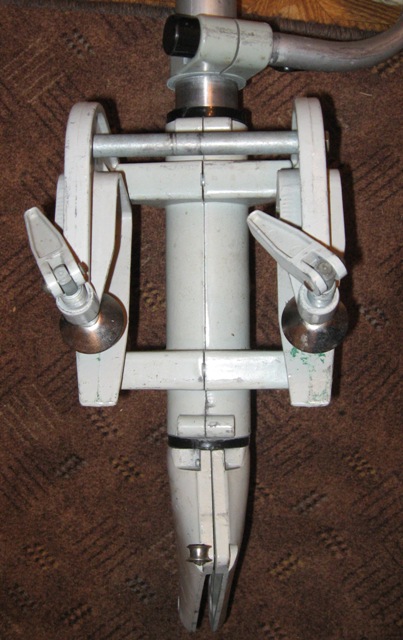

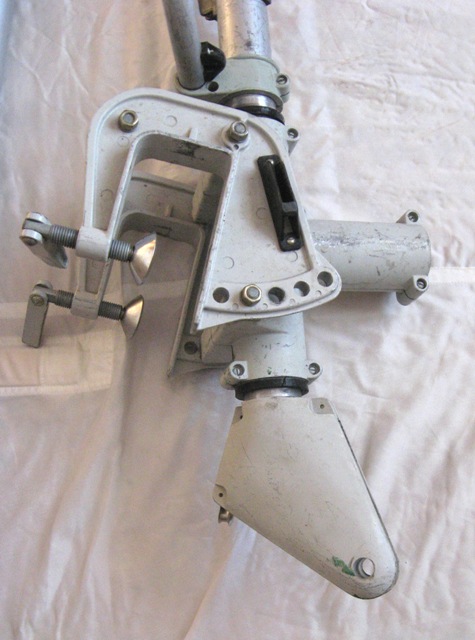

 На приливах тройника с помощью трех шпилек с гайками закреплены две струбцины для навешивания всей конструкции на транец лодки. В заднее отверстие тройника (без пластмассовой втулки, плотно)  вставляется труба-кормовой выстрел. Её диаметр также 50 мм, а длина 1 м.






 Верхняя часть мачты - труба диаметром  50 мм и длиной 1350 мм. вставляется в нижнюю, для чего в неё на заклепках закреплен отрезок трубы диаметром, равным внутреннему диаметру мачты.    На концы  мачты и кормового выстрела поставлены пластмассовые заглушки.





alt

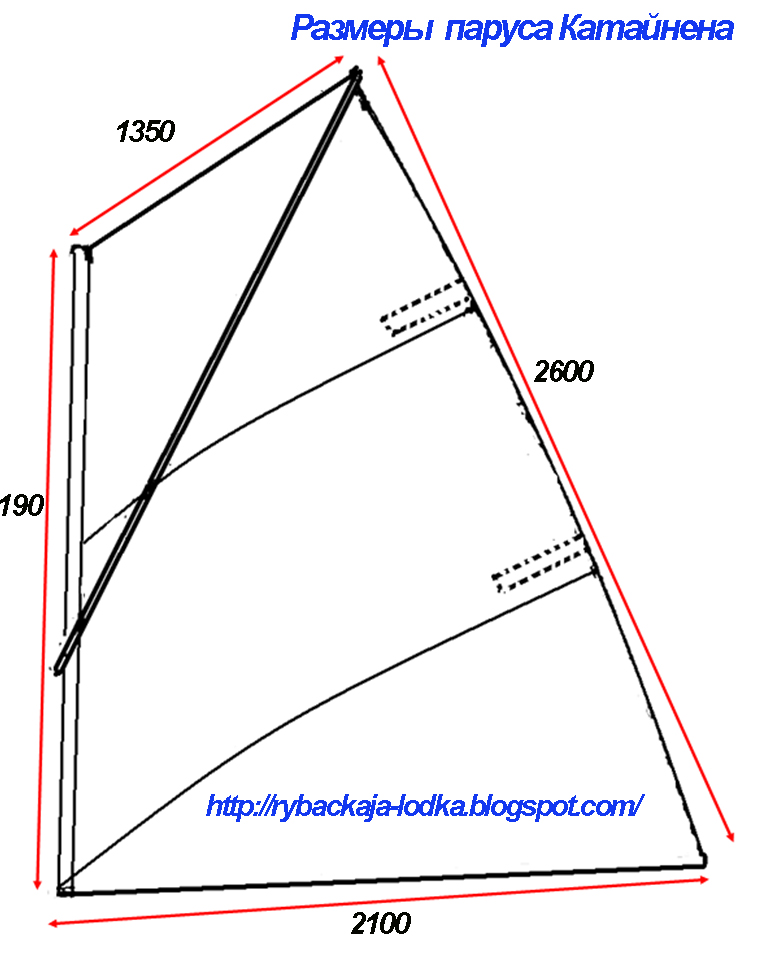

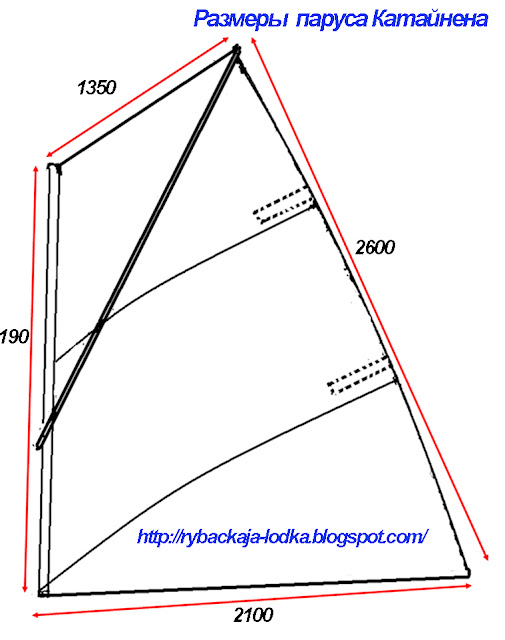

    Сам  парус имеет вид трапеции. Его размеры  в миллиметрах  указаны на рисунке.  Полотнище из парашютного шелка на передней шкаторине имеет карман, в который продевается мачта.  Карман сделан не сплошным, а на расстоянии 1100 мм от нижнего края имеет промежуток в 150 мм. для крепления пластмассовой проушины, в которую продевается штерт с петлей для  шпринта.  Шпринт, служащий для растягивания паруса по диагонали  -   это состоящая из двух соединяющихся между собой алюминиевых труб диаметром 25 мм.. Его общая длина 2300 мм. На концах штерт имеет пластмассовые штыри, которые вставляются в петли штерта и пришитую в верхнем углу паруса.
    Гик также состоит из двух отрезков труб. Общая длина гика 2100 мм.  На одном конце гика установлена пластмассовая вилка которая упирается в мачту. А ко второму концу, на котором установлена проушина,  привязывается задний нижний угол полотнища паруса.





alt

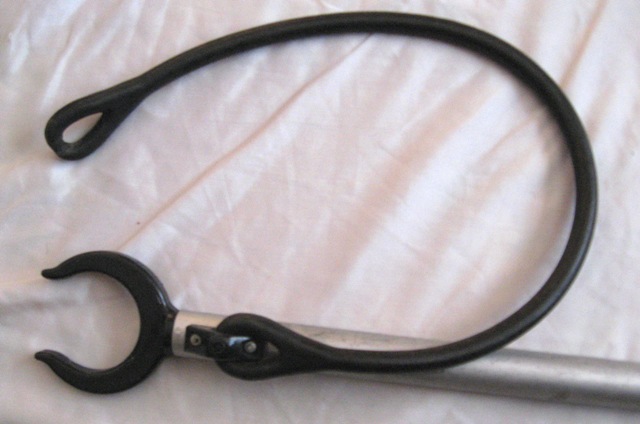

  Для  смягчения  рывков паруса предназначен  резиновый амортизатор длиной 650 мм натянутый под гиком, к которому с помощью карабина крепится гика-шкот.

alt

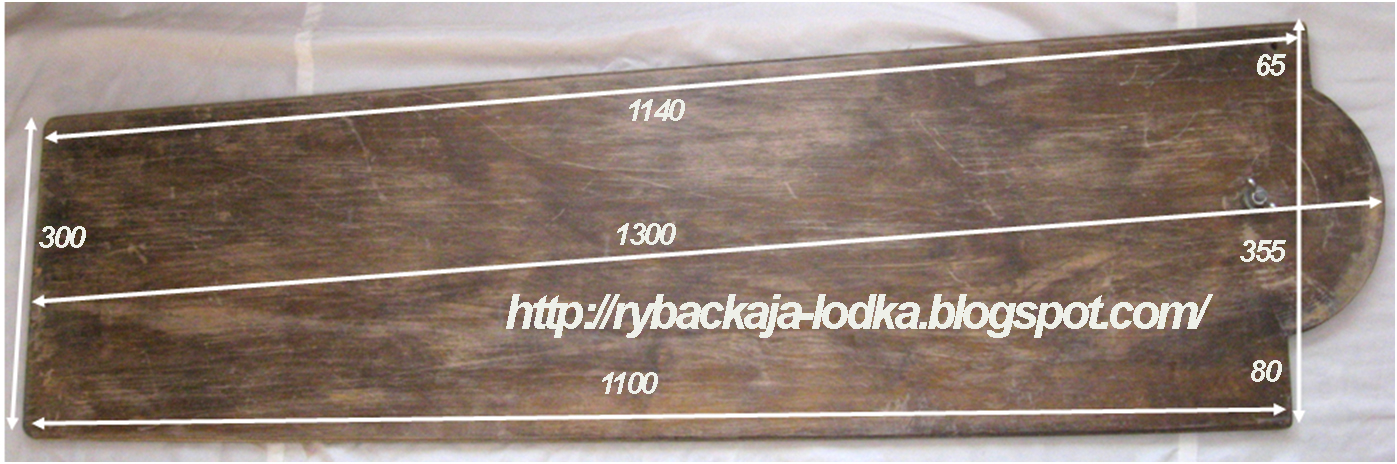

Руль - шверт изготовлен из девятислойной фанеры, покрытой лаком. В нижней передней части имеется отверстие для сорлиня.
Сборка и разборка паруса занимает всего несколько минут.

alt

alt
